Nouveau Boîtier VIP-4

Capture des données de production

Parce que toutes vos machines ne sont pas équipées de la dernière technologie, le boîtier VIP-4 saura capter vos données. Sa principale innovation étant ses interfaces flexibles ainsi que l’intégration de protocoles de communication liés à l’industrie 4.0.

Parce que l’IA se nourri de datas, le boîtier VIP-4 capte des données fiables. Le boîtier VIP-4 a bien sûr hérité de toutes les qualités de la version précédente (fiabilité des données, facilité d’utilisation, robustesse du matériel, rapidité de montage).

Suivi machine : Temps de fonctionnement – Causes d’arrêts -TRS
Suivi OF : Quantités produites – Temps requis – Rebuts – État de l’opération
Suivi temps main d’œuvre : Temps OF – Temps indirects
Suivi énergétique : Comptage Kw

Conçu et fabriqué en France

La saisie en atelier

Avec les boîtiers VIP-4, vous bénéficiez de l’expérience d’un constructeur depuis 1991. Bien que la technologie ait évolué, les fondamentaux restent constants.

Les fondamentaux d’un moyen de saisie en atelier:

  • Une utilisation triviale, accessible à un opérateur de passage
  • Un boîtier robuste, résistant à l’environnement, il fonctionne en permanence
  • Un boîtier facile à installer et à contrôler
  • Un équipement durable avec une pérennité dans le temps

Les alternatives pour remplir cette fonction:

  • Les pupitres liés aux automates : les coûts totaux d’intégration sont nettement supérieurs
  • Les ordinateurs ou micro ordinateurs : cette solution est ouverte mais la pérennité est courte, il y a des risques de problèmes liés à l’OS (mise à jour, virus) et aussi d’utilisations à d’autres fins.
La valeur du boîtier VIP-4

VIP-4 est conçu expressément pour la fonction de suivi de production : il intègre le matériel et le logiciel dans une enveloppe fermée.

Le boîtier est facile à fixer et il est dédié à une fonction précise.

La plate-forme de fabrication flexible offre d’un large éventail de possibilités pour un prix attractif.

  • Remplace la saisie papier
  • Taille réduite
  • Installation et maintenance facile
  • Guidage de l’utilisateur
  • Plus de 600 cartes d’interfaces disponibles

Affichage indicateurs – OF compteurs – Saisie OF – Cause d’arrêt – Rebuts – Etc.

États machine – Comptage

Signalisation externe

Pesages – Communication automate – PC – Afficheur – Extension entrées

Saisie OF – Lot

Identification des personnes

Communication avec application centrale

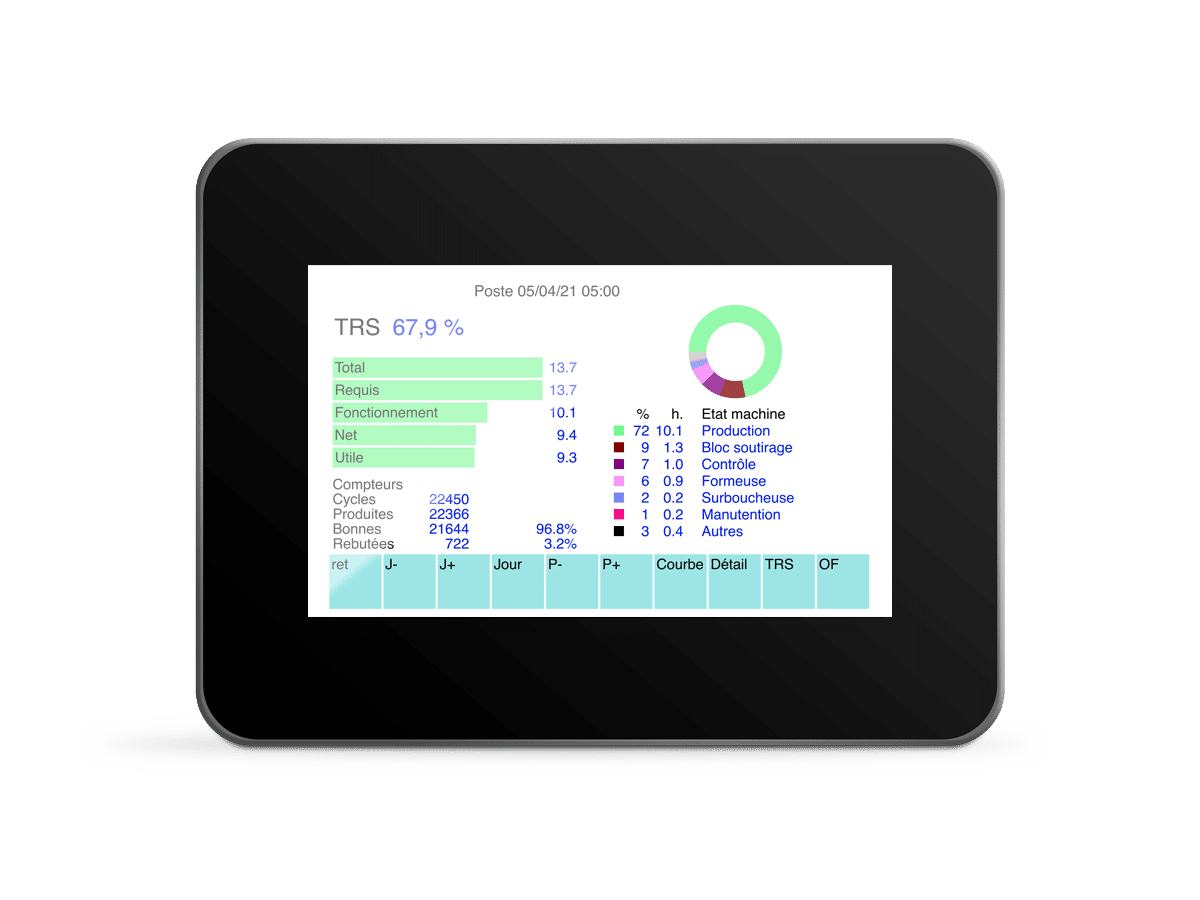

Le boîtier VIP-4 détecte et enregistre automatiquement les temps de marche et d’arrêt. Le conducteur complète l’enregistrement en précisant les causes d’arrêts et les OF. Le boîtier fournit des informations au conducteur : État, OF, indicateur, trace des arrêts
Affichage
OF en cours, compteurs, indicateurs
Saisie
OF + causes d’arrêts
Enregistrement automatique
Marche / Arrêts
Causes d’arrêts internes
Comptage pièces produite rebutées
Lecture automatique dans ERP des informations liées à l’OF
Référence
Quantité lancée
Etc.
Intégration sur vos machines

Raccordements

  • Alimentation 24 vcc
  • Communication Ethernet filaire ou WIFI
  • Jusqu’à 12 entrées tout ou rien, pour le comptage ou la signalisation des états
  • 1 sortie relais pour la signalisation externe
  • Interface directe automate nous consulter

Les boîtiers disposent de nombreuses fonctions pour suivre vos machines

  • Plusieurs modes de détection Marche arrêt
  • Comptage cycle, pièces (Produites, bonnes, rebutées)
  • Saisie OF, causes d’arrêts (90), rebuts
  • Affichage OF et état en cours, indicateur sur poste, compteur pièce
  • Fonctionnement en multi OF

Adaptations sur demande

  • Présentation des écrans, affichage des informations OF et référence
  • Production en OF multiples, traitement des rebuts avec attribut
  • Enregistrement de lots, contrôles
  • Extension du nombre d’entrées, interfaces machine
Intégration dans votre système d’information

Vous avez le choix entre nos logiciels et la possibilité de développer votre solution. Dans ce cas nous vous fournissons les interfaces pour intégrer les boîtiers dans votre application.

Quels signaux sur les entrées ?

  • Machine en cycle
  • Détection pièce produite
  • Comptage pièce (bonne, produite, rebutée)
  • Cause d’arrêt interne
  • Machine sous tension
  • Qualification pièce produite
  • Accumulateur vide/plein

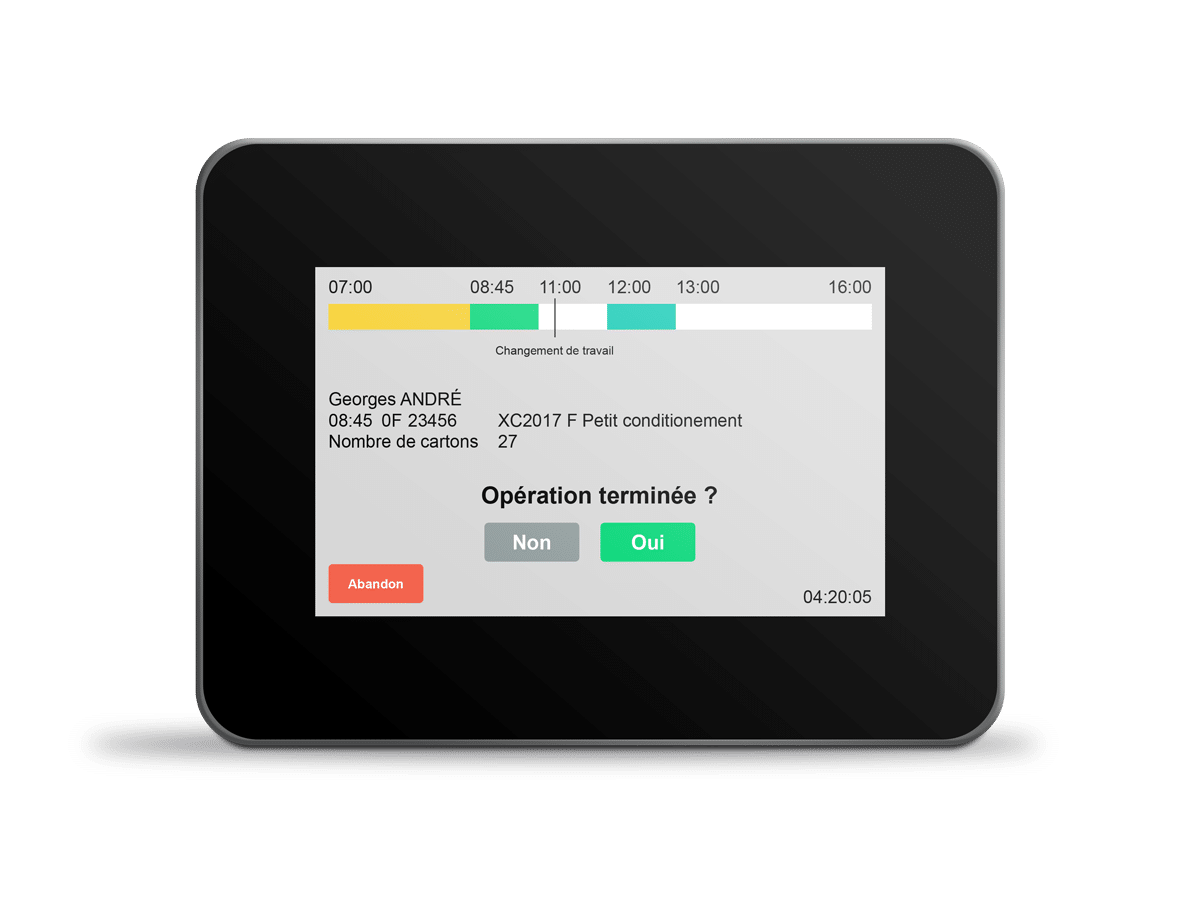

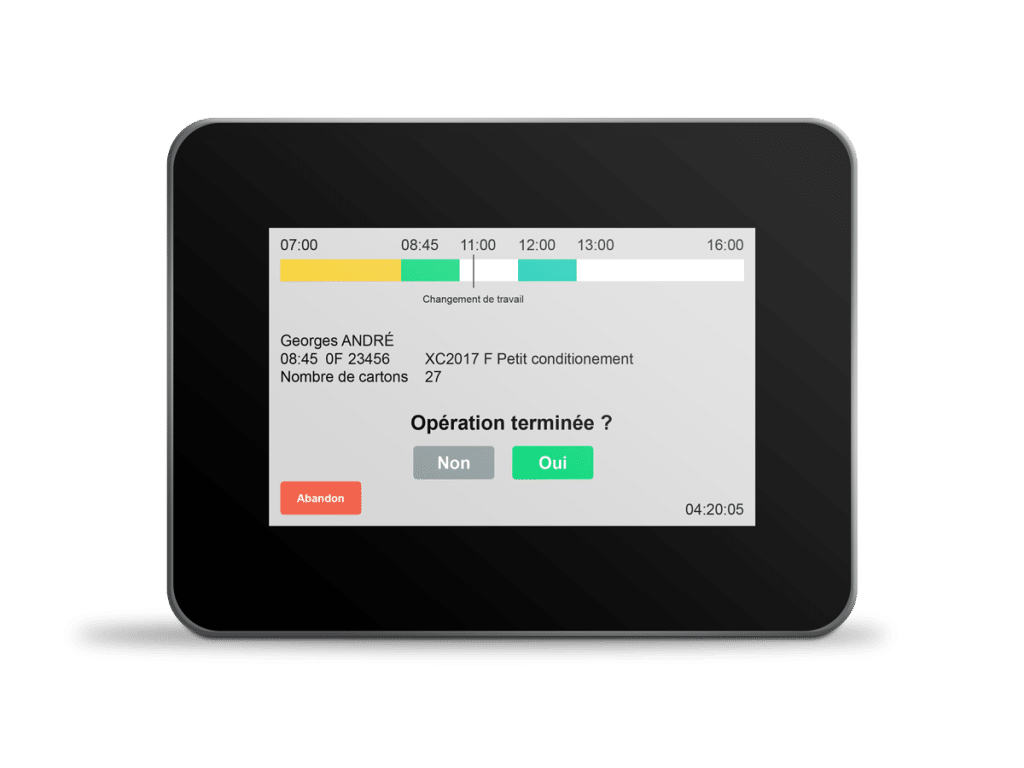

Exemple d’écran
Georges André change de travail commencé à 8H45.
Georges André renseigne la quantité produite ainsi que l’état de l’opération en fin de travail.
Le système arrondi les heures de saisie, ici au quart d’heure.
Le bandeau jour, affiche la journée en cours.
Georges André peut aussi renseigner des contres temps, des tâches internes
De plus toutes les saisies de la journée sont visibles.
Enregistrement des temps main d’œuvre et des OF

Les boîtiers enregistrent l’état d’avancement des ordres de fabrication, et l’affectation des personnes. Les enregistrements sont spontanés et indépendants du point de saisie. Les boîtiers fournissent de l’information telle que l’état d’un OF, les priorités de travail.

Fonctionnement

Le contenu et le séquencement des écrans sont définis par le « Scénario ». Le scénario guide l’utilisateur. Un scénario strict a un fonctionnement du type pointeuse, les heures sont données par le boîtier, une saisie ne peut être annulée ou modifiée. À l’inverse un scénario plus souple responsabilise l’utilisateur tout en le guidant.

Intégration dans votre système d’information

Le scénario est personnalisé suivant vos demandes. Avec notre progiciel SFV3 et le module Temps Main d’œuvre, vous suivez votre production en temps réel, vous analysez et le système communique avec votre ERP.

Vous avez aussi la possibilité de développer votre application. Nous vous fournissons les interfaces pour intégrer les boîtiers.

Périphériques courants

  • Lecteur code barre
  • Lecteur de badge RFID
  • Interface avec balance
Cliquer ici pour afficher les données techniques
Structure interne

Le boîtier VIP-4 a une capacité de traitement interne. Le fichier scénario personnalise le fonctionnement du boîtier. Il dispose de deux slots pour accueillir des cartes d’interface. Il existe plus de 600 références de cartes d’interface.

Adaptation du scénario

Le scénario c’est votre application sur le boîtier. Il contient les écrans, les images et les formats d’échange avec l’application centrale. Nous vous proposons des scénarios de base que nous adaptons suivant votre demande et également la formation au développement de scénarios.

Montage

Le boîtier est entièrement fermé, vous n’avez donc pas à l’intégrer dans une armoire particulière. Il se fixe par l’arrière, soit directement sur une paroi ou sur un support au standard VESA. Il n’y a aucune vis en face avant. L’enveloppe du boîtier est robuste, elle est en ABS épaisseur 4 mm. L’alimentation est en 24 v cc.

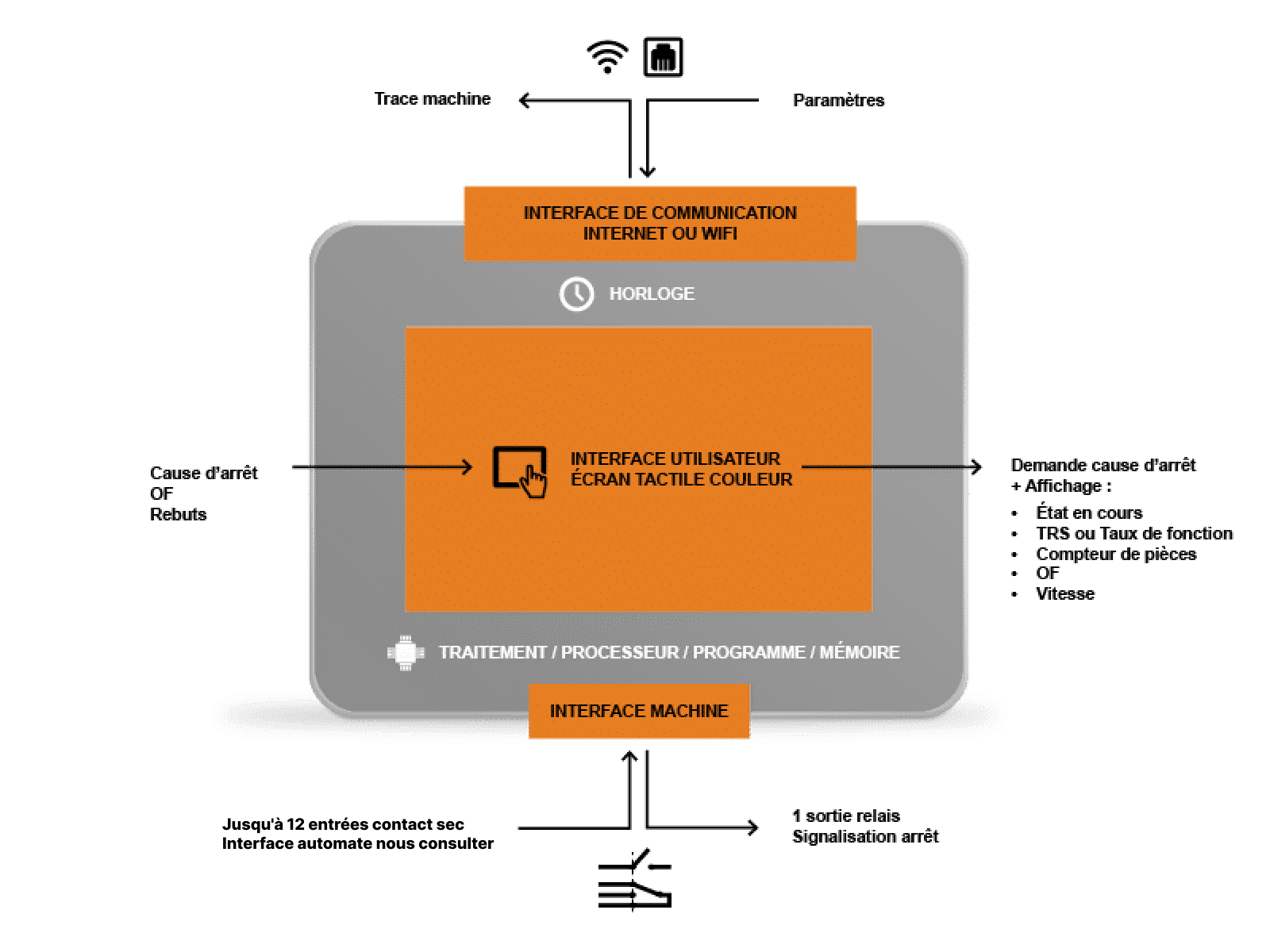

Interfaces et fonctionnement interne du boîtier

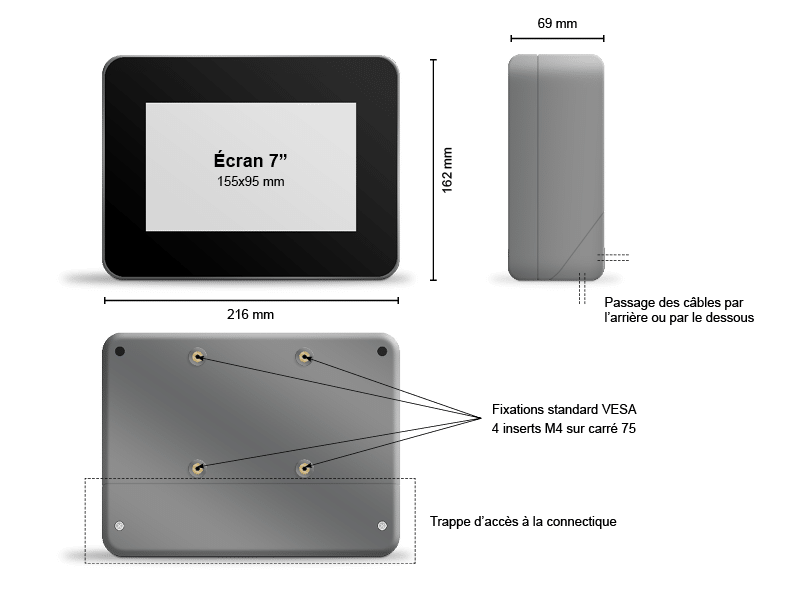

Dimensions
Autres formats de boîtiers

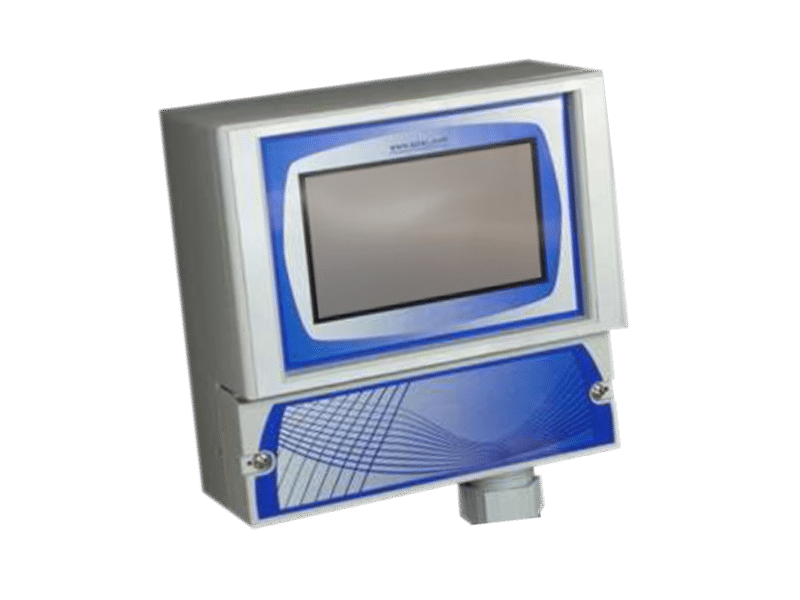

Boîtier 4,3″

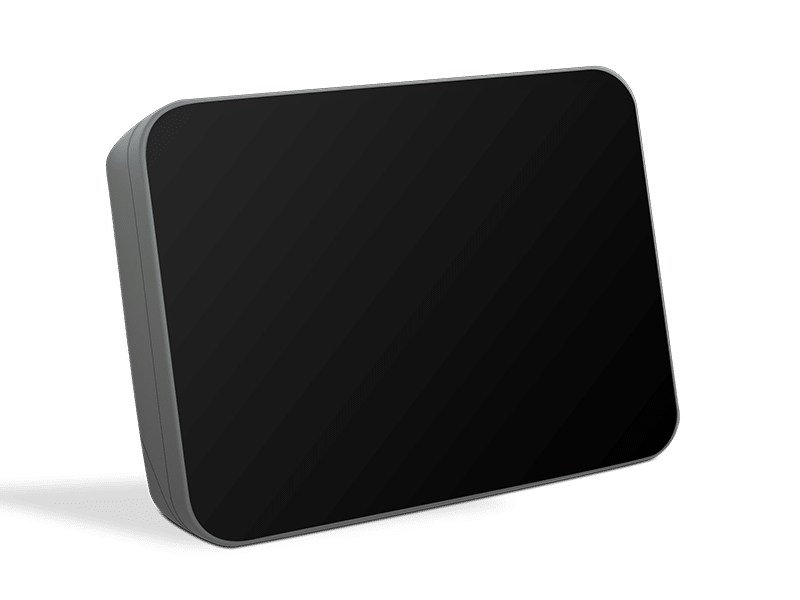

Boîtier sans afficheur
Le boîtier VIP-4 vous offre d’énormes possibilités, nous pouvons aussi vous proposer une solution plus simple.
